Как выбрать клапан умягчителя Runxin для умягчения и осадочного фильтра

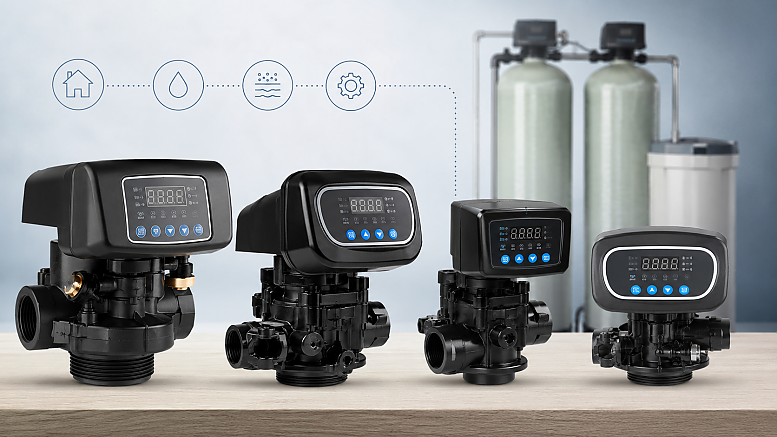

Клапан управления — это основной автоматический узел колонного фильтра. Он направляет воду внутри системы, запускает обратную промывку, проводит регенерацию фильтрующей загрузки и возвращает оборудование в рабочий режим. От правильного выбора клапана зависит производительность системы, расход соли и воды, качество регенерации, срок службы смолы и стабильность очистки.

Главное правило подбора простое: клапан для умягчителя и клапан для осадочного фильтра выполняют разные задачи и не взаимозаменяемы.

Для умягчения воды обычно используется клапан с расходомером и солевой линией. Он измеряет объём очищенной воды и запускает регенерацию ионообменной смолы после исчерпания рассчитанного ресурса. Для осадочного фильтра, обезжелезивателя или угольной колонны чаще применяется клапан с промывкой по времени или календарю.

Короткий ответ: какой клапан Runxin выбрать

Для небольшого умягчителя с подключением 3/4″ подойдёт RunXin F65P3 (ID 3443). Для умягчителя с подключением 1″ — RunXin F63P3 (ID 3444).

Для осадочного фильтра с подключением 3/4″ применяют RunXin F71P / TM.F71P1 (ID 3440) или RunXin F71Q1 (ID 3445). Для осадочника с подключением 1″ подойдут RunXin F67P / TM.F67P1 (ID 3441), RunXin F67C1 (ID 2059) или RunXin F67Q1 (ID 3448).

Логика маркировки:

• окончание P3 / C3 / Q3 — клапан для умягчения с водосчётчиком;
• окончание P1 / C1 / Q1 — клапан для осветления и осадочной фильтрации с промывкой по времени;
• F65 и F71 — преимущественно подключение 3/4″;
• F63 и F67 — преимущественно подключение 1″.

Упрощенная таблица

Чем клапан умягчителя отличается от клапана осадочника

Клапан умягчителя воды

Клапан умягчителя воды должен управлять не только промывкой загрузки, но и её восстановлением раствором таблетированной соли. Для этого в конструкции предусмотрены:

• расходомер;
• солевая линия;
• инжектор для забора рассола;
• режим медленной промывки;
• заполнение солевого бака;
• программирование ресурса до регенерации.

Именно поэтому хороший клапан умягчителя Runxin запускает регенерацию преимущественно по фактическому расходу воды, а не только через заданное количество дней.

В обозначениях рассматриваемых моделей Runxin цифра 3 обычно указывает на исполнение для умягчения с управлением по расходу и времени. Например, F65P3, F63P3, F63C3, F117Q3 и F116Q3.

Клапан осадочного фильтра

Осадочник не восстанавливает загрузку солевым раствором. Его основная задача — периодически взрыхлять и промывать фильтрующий материал потоком воды в обратном направлении.

Такие клапаны применяются в:

• осветлительных фильтрах;
• обезжелезивателях;
• фильтрах от марганца;
• угольных колоннах;
• фильтрах с сорбционными загрузками;
• системах удаления механических примесей.

В рассматриваемой линейке цифра 1 обычно обозначает фильтровальный клапан с промывкой по времени или календарю: F71Q1, F67Q1, F67C1, F71P1 и F67P1.

Более расширенная таблица 2

Как подобрать клапан для умягчителя

1. Определите назначение колонны

Сначала необходимо точно определить, что находится внутри баллона.

Если колонна заполнена ионообменной смолой и подключена к солевому баку, требуется клапан для умягчителя с расходомером, инжектором и солевой линией.

Если внутри находится уголь, сорбент, Filter-AG, Birm, обезжелезивающая или осветляющая загрузка, обычно нужен фильтровальный клапан без солевой регенерации.

Ошибка на этом этапе приводит к тому, что система либо не сможет забирать рассол, либо будет проводить ненужные циклы, либо не обеспечит нормальную промывку загрузки.

2. Определите пиковый расход воды

Подбирать клапан только по среднесуточному потреблению неправильно. Необходимо учитывать максимальный одновременный расход.

Например, в частном доме одновременно могут работать:

• душ;
• кухонный смеситель;
• стиральная машина;
• наполнение бачка;
• полив или другой потребитель.

Если суммарный пиковый расход составляет около 1,2–1,5 м³/ч, клапана 3/4″ обычно достаточно. При расходе ближе к 2 м³/ч и выше разумно рассматривать клапан на 1″, особенно если система устанавливается на весь дом.

При этом паспортные 2, 3, 4 или 5 м³/ч — это максимальная пропускная способность самого клапана, а не гарантированная производительность всей системы. Реальный рабочий поток ограничивается диаметром баллона, типом загрузки, допустимой скоростью фильтрации и потерями давления.

3. Учитывайте размер колонны

Для корпусов 0844, 1035, 1044 и 1054 часто применяются клапаны с подключением 3/4″. Для корпусов 1252, 1354, 1465 и более крупных колонн чаще выбирают модели с подключением 1″.

Однако диаметр корпуса нельзя рассматривать отдельно от загрузки. Одинаковый баллон с ионообменной смолой и тяжёлой обезжелезивающей загрузкой может требовать совершенно разный расход воды на обратную промывку.

4. Проверьте возможности насоса и дренажа

Особенно важен не только рабочий расход, но и поток обратной промывки.

Для качественной промывки загрузка должна расшириться и перейти во взвешенное состояние. Если насос не обеспечивает необходимый расход при рабочем давлении, слой не промоется полностью. В результате внутри колонны накапливаются загрязнения, увеличивается перепад давления и сокращается срок службы фильтрующего материала.

Перед подбором необходимо проверить:

• динамическое давление;
• производительность насоса;
• диаметр трубопровода;
• длину и высоту дренажной линии;
• пропускную способность канализации;
• требуемый поток обратной промывки конкретной загрузки.

Какую серию Runxin выбрать

Серия P

P-серия подходит для большинства стандартных бытовых и коммерческих систем. Это практичный вариант для частного дома, небольшой автомойки, кафе, котельной или производственного участка.

Основные модели:

• RunXin F65P3 (ID 3443) — умягчение, 3/4″;
• RunXin F63P3 (ID 3444) — умягчение, 1″;
• RunXin F71P / F71P1 (ID 3440) — осадочный фильтр, 3/4″;
• RunXin F67P / F67P1 (ID 3441) — осадочный фильтр, 1″.

Серия C

C-серия применяется там, где требуется классический клапан с привычным интерфейсом и подключением 1″.

Основные варианты:

• RunXin F63C3 (ID 284) — умягчение;
• RunXin F67C1 (ID 2059) — фильтрация и осветление.

Для системы на 3/4″ вместо C-серии можно использовать F65B3, а также подходящие модели P или Q.

Серия Q

Q-серия интересна более компактным исполнением и отдельными моделями с увеличенной паспортной производительностью.

Основные варианты:

• RunXin F117Q3 (ID 3447) — умягчение, 3/4″, до 3 м³/ч;
• RunXin F116Q3 (ID 3450) — умягчение, 1″, до 5 м³/ч;
• RunXin F71Q1 (ID 3445) — осадочный фильтр, 3/4″;
• RunXin F67Q1 (ID 3448) — осадочный фильтр, 1″.

Упрощённая таблица выбора

Настройка клапана умягчителя

Правильная настройка клапана умягчителя выполняется после анализа воды и расчёта ресурса смолы. Нельзя просто оставить заводские значения: одинаковый клапан может быть установлен на колонне с 20, 30, 50 или 100 литрами загрузки.

Для настройки понадобятся:

1. Общая жёсткость исходной воды.
2. Объём и марка ионообменной смолы.
3. Рабочая обменная ёмкость смолы.
4. Расход соли на одну регенерацию.
5. Пиковый и среднесуточный расход воды.
6. Допустимый резерв ресурса.
7. Производительность инжектора.
8. Объём воды для заполнения солевого бака.

Ориентировочный ресурс между регенерациями можно оценить по формуле:

Ресурс, м³ = объём смолы, л × рабочая обменная ёмкость, экв/л ÷ жёсткость воды, мг-экв/л.

Например, при 30 литрах смолы, рабочей ёмкости 1 экв/л и жёсткости 5 мг-экв/л расчётный ресурс составит около 6 м³. В программе клапана желательно оставить резерв, чтобы умягчитель не начал пропускать соли жёсткости перед следующей регенерацией.

Настройка клапана умягчителя включает продолжительность обратной промывки, забора рассола, медленной промывки, прямой промывки и заполнения солевого бака. Значения зависят от размера корпуса, инжектора, давления и характеристик смолы.

Распространённые ошибки при выборе

Выбор только по диаметру подключения. Клапан на 1″ не означает, что фильтрующая колонна способна постоянно выдавать 4–5 м³/ч.

Покупка фильтровального клапана для смолы. Без солевой линии и корректного цикла регенерации восстановить ионообменную загрузку не получится.

Использование клапана умягчителя на обычном осадочнике без необходимости. Это усложняет систему и может привести к неправильному программированию циклов.

Игнорирование обратной промывки. Для осадочника именно расход при обратной промывке часто является главным параметром подбора.

Неправильный инжектор. Инжектор должен соответствовать диаметру баллона и объёму смолы. Слишком маленький увеличит продолжительность забора рассола, слишком большой может нарушить расчётный режим.

Настройка только по времени. Клапан умягчителя воды с расходомером должен учитывать фактический объём очищенной воды. Регенерация только по календарю часто приводит либо к перерасходу соли, либо к проскоку жёсткости.

Частые вопросы

Какой клапан умягчителя Runxin выбрать для частного дома?

При подключении 3/4″ и умеренном расходе обычно выбирают F65P3. При разводке 1″, нескольких санузлах или повышенном пиковом расходе чаще применяют F63P3. Окончательный выбор зависит от размера колонны и производительности всей системы.

Что означает запрос «умягчитель клапан управления»?

Обычно речь идёт об автоматической головке, установленной на корпусе колонного умягчителя. Она считает расход воды, переключает потоки и выполняет регенерацию смолы солевым раствором.

Можно ли установить F67P1 на умягчитель?

F67P1 предназначен прежде всего для фильтрации и промывки осадочной загрузки по календарю. Для классического натрий-катионитового умягчителя правильнее использовать F63P3, F65P3, F63C3, F117Q3 или F116Q3.

Что лучше: клапан на 3/4″ или на 1″?

Подключение 3/4″ подходит для небольшого и среднего расхода. Подключение 1″ создаёт меньшие гидравлические ограничения при повышенном потреблении, но само по себе не увеличивает допустимую скорость фильтрации через загрузку.

Какие данные нужны для точного подбора?

Для инженерного подбора необходимы анализ воды, пиковый расход, давление, размер корпуса, тип и объём загрузки, диаметр трубопровода, возможности насоса и дренажа.

Вывод

Клапан для умягчителя выбирают по назначению, производительности, способу запуска регенерации, размеру колонны и диаметру подключения. Для умягчения требуется модель с расходомером, солевой линией и индексом 3. Для обезжелезивания, осветления или угольной фильтрации обычно применяется модель с индексом 1 и промывкой по времени.

Для большинства небольших систем подходят F65P3 и F71P. Для подключения 1″ — F63P3 и F67P. C-серия представлена проверенными моделями F63C3 и F67C1, а Q-серия предлагает F117Q3, F116Q3, F71Q1 и F67Q1.

Чтобы клапан управления работал правильно, его необходимо подбирать вместе с корпусом, загрузкой, насосом и дренажной линией. Специалисты компании «ФильтроМир» помогут проверить совместимость оборудования, рассчитать ресурс между регенерациями и настроить систему под фактический анализ и расход воды.
